ISO-ACO-01

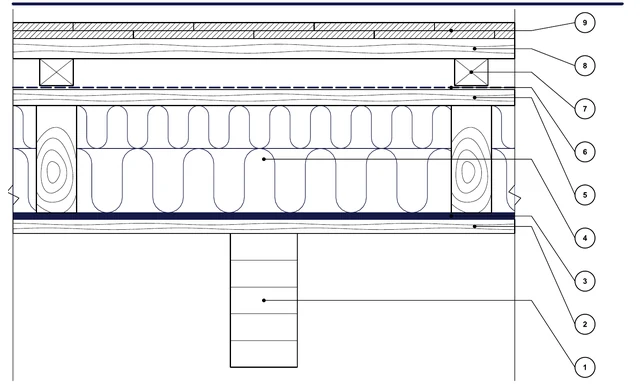

Toiture à chevrons apparents
Les membranes passent au-dessus des chevrons — le bois reste apparent dans la pièce
Accueil · Documentation · Pour les prescripteurs
Pour les prescripteurs
Détails CAO, objets BIM et fiches techniques Isoflect, prêts à être intégrés au projet.
La planche de chaque détail s'ouvre directement, sans inscription.
DXF + BIM
Le dessin DXF (AutoCAD, ArchiCAD, BricsCAD) et la composition au format IFC (Revit, ArchiCAD, Allplan), après un court formulaire, une seule fois par visite.
Utilisation
Les dessins et les modèles sont la propriété d'Isoflect Insulation et ne peuvent être utilisés que dans les projets dans lesquels des produits Isoflect sont mis en œuvre.
Toitures · 5
ISO-ACO-02

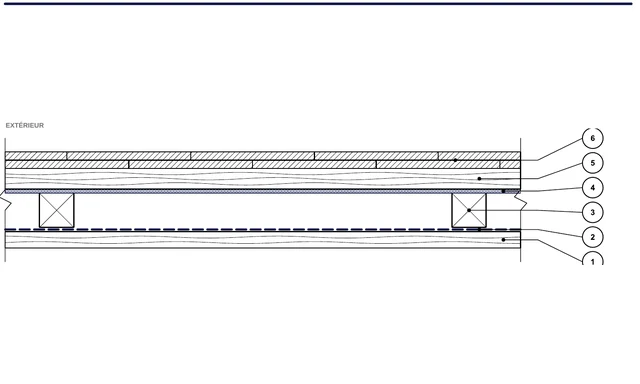

Toiture — sous couverture
Reflectiva Bronze/Silver entre contre-liteau et liteau — pose de bas en haut, au minimum 50 cm libres à l'égout de toit et au faîtage
ISO-ACO-03

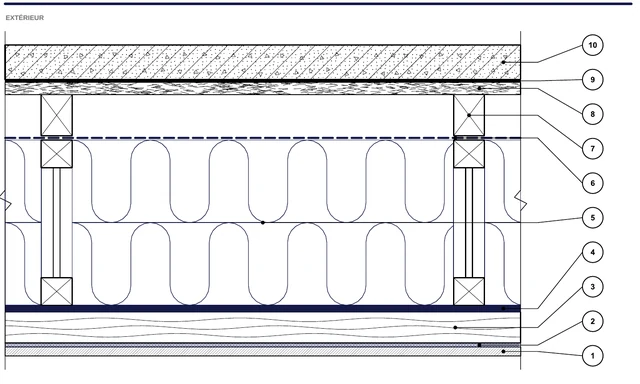

Toiture-terrasse sur structure bois
Multistrat et Gold de part et d'autre du tasseau de vide technique, EPDM à l'extérieur
ISO-ACO-04

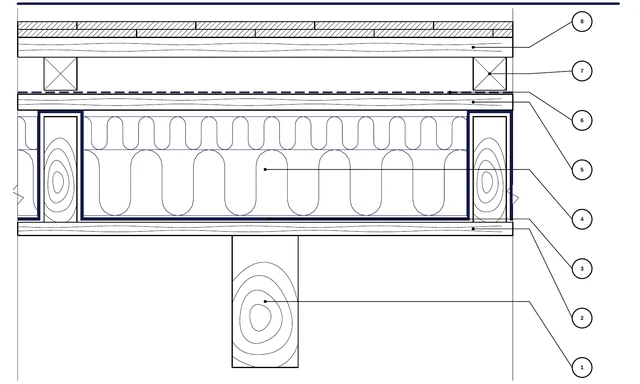

Combles aménagés à chevrons apparents — Gold en alvéoles
Variante A · les chevrons situés au-dessus du lambris sont déjà posés · Reflectiva Gold en alvéoles ou Reflectiva Multistrat en deux couches · Isoflect Wolle 15 cm
ISO-ACO-05

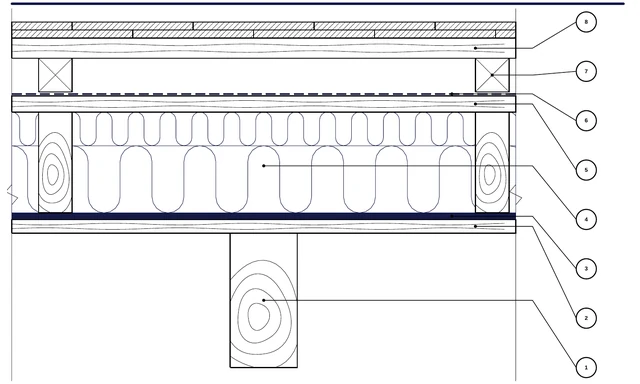

Combles aménagés à chevrons apparents — Gold tendu sur le lambris
Variante B · les chevrons situés au-dessus du lambris ne sont pas encore posés · Reflectiva Gold tendue sur le lambris, sous les chevrons · Isoflect Wolle 15 cm
Combles aménagés – System 10 · 3
ISO-MAN-A25

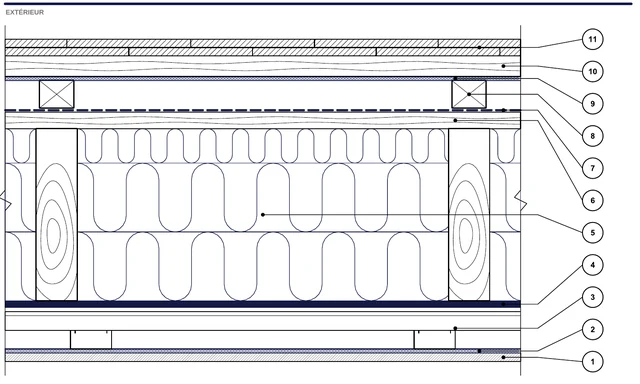

Combles aménagés sur chevrons — System 10 Basic
Variante A · Multistrat, Gold et Wolle à l'intérieur · en option : Roof Pro ou Roof Optim sur le voligeage, Bronze ou Silver entre contre-liteau et liteau · chevrons de 25 cm
ISO-MAN-B25

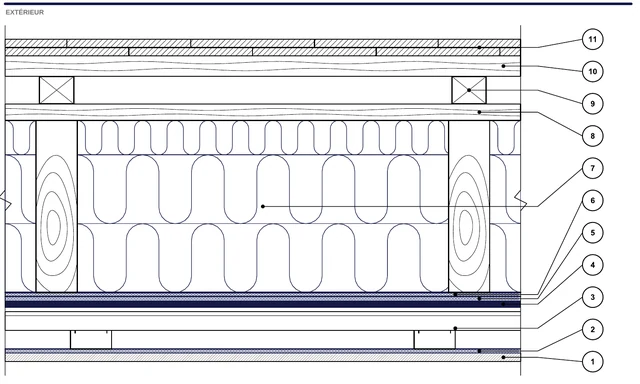

Combles aménagés sur chevrons — System 10 Medium
Variante B · Gold + 2 × Multistrat sous les chevrons, Multistrat contre la plaque de plâtre · chevrons de 25 cm
ISO-MAN-C25

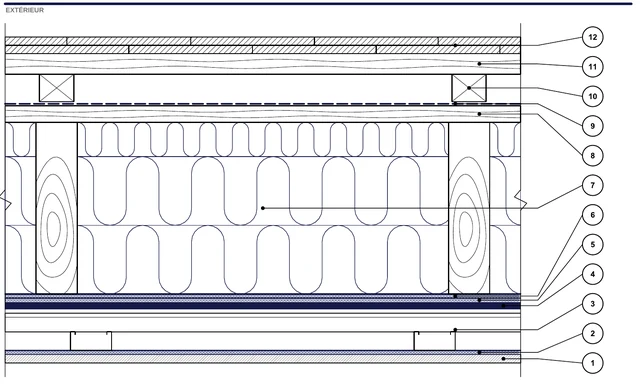

Combles aménagés sur chevrons — System 10 Premium
Variante C · comme Medium, avec en plus Roof Pro ou Roof Optim sur le voligeage · chevrons de 25 cm
Murs · 6
ISO-PER-01

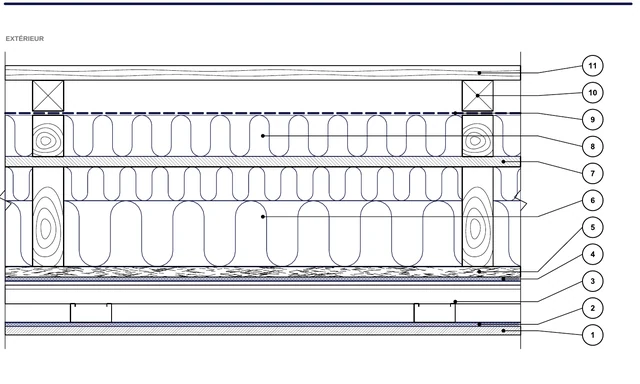

Mur extérieur — façade ventilée
System 10 à la verticale — façade ventilée avec bardage en lambris · coupe horizontale
ISO-PER-02

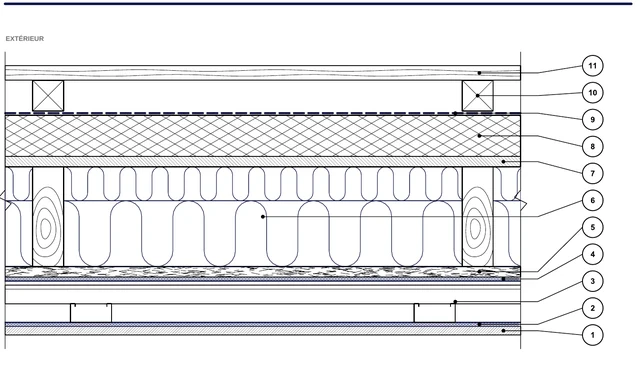

Mur extérieur — façade ventilée, zone du soubassement
Bande de XPS à la base, au min. 30–50 cm au-dessus du niveau du terrain · coupe horizontale par le soubassement
ISO-PER-03

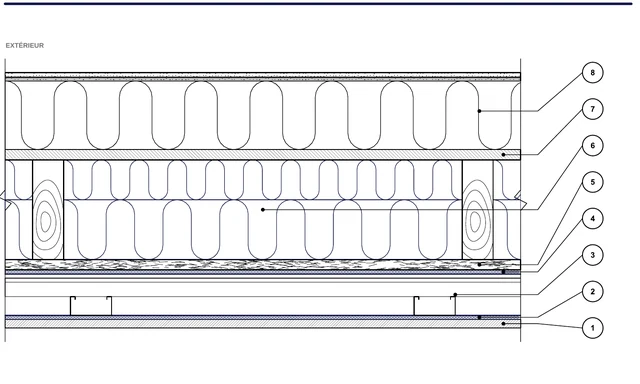

Mur extérieur — enduit
Le système d'isolation thermique par l'extérieur reste inchangé ; Isoflect intervient sur la face intérieure · coupe horizontale
ISO-PER-04

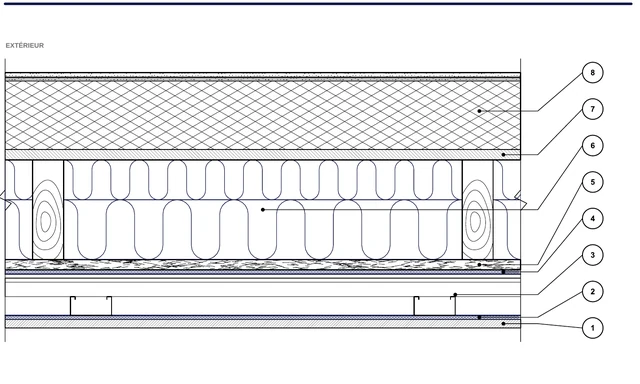

Mur extérieur — enduit, zone du soubassement
Bande de XPS à la base, au min. 30–50 cm au-dessus du niveau du terrain · coupe horizontale par le soubassement
ISO-PER-05

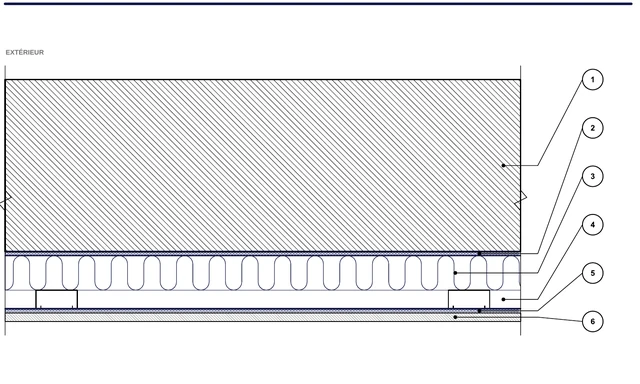

Mur RenoFit — isolation par l'intérieur
Sur mur existant en brique — Multistrat, Wolle P800, Multistrat · coupe horizontale
ISO-PER-06

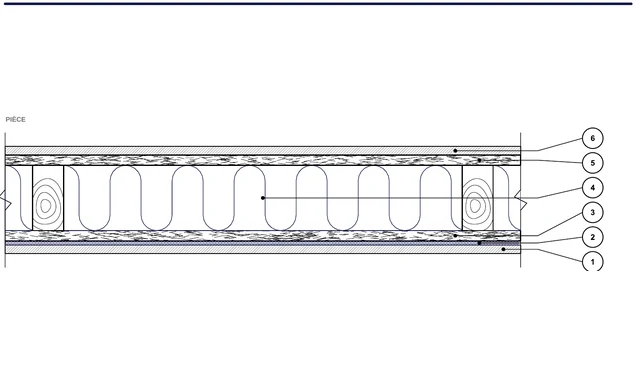

Mur intérieur sur ossature bois
Reflectiva Multistrat sur une face, Wolle entre les montants · coupe horizontale
Combles perdus · 5
ISO-POD-01

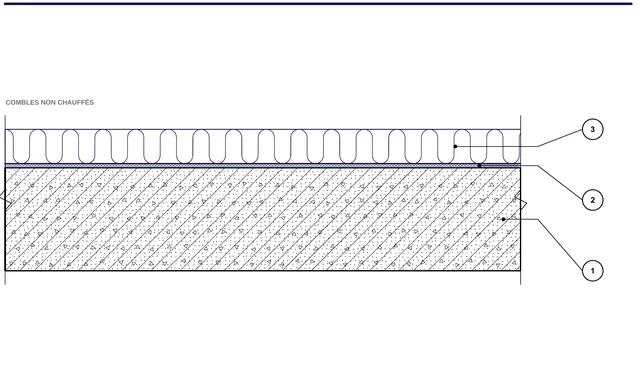

Plancher de combles perdus sur dalle en béton
Multistrat sur la dalle en béton, Isoflect Wolle P800 par-dessus
ISO-POD-02

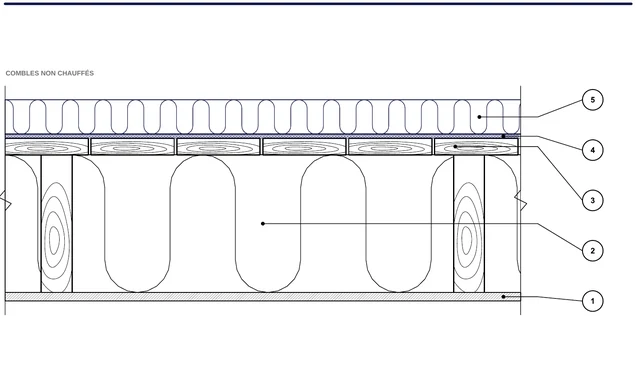

Plancher de combles perdus sur solives en bois
Laine isolante entre les solives, voligeage, Multistrat avec l'aluminium vers le haut et Wolle par-dessus
ISO-POD-03

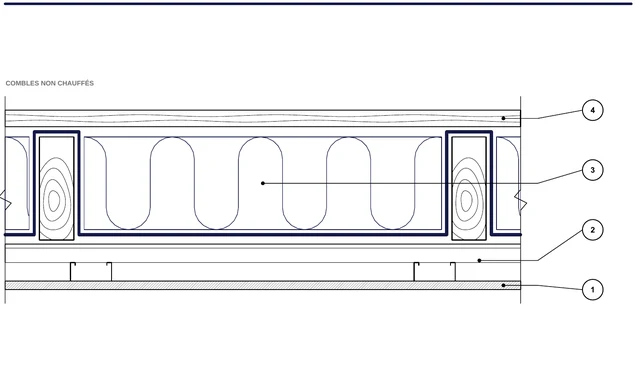

Plancher de combles perdus avec alvéoles en Gold
Le Gold suit le contour des solives, le Wolle remplit les alvéoles, le voligeage devient le plancher des combles
ISO-POD-04

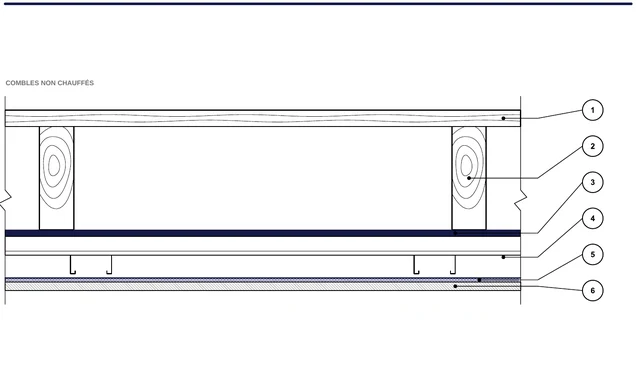

Complexe réfléchissant sous le plancher de combles perdus
Plaque de plâtre, Multistrat, double ossature CD et Gold sous les solives, sans isolant entre les solives
ISO-POD-05

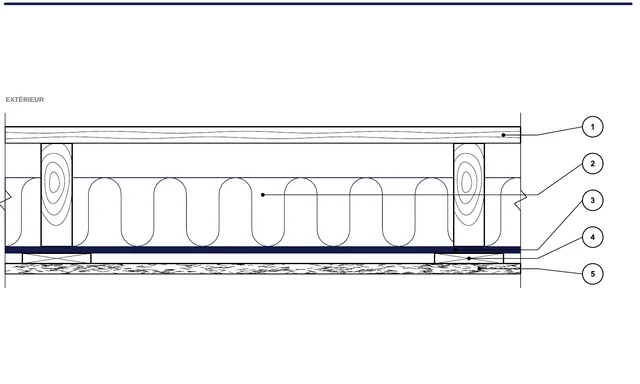

Charpente de combles perdus — isolation par l'intérieur
Wolle entre les chevrons, Reflectiva Gold, entretoise en planche et OSB côté intérieur
Planchers et sols · 7
ISO-PLA-01

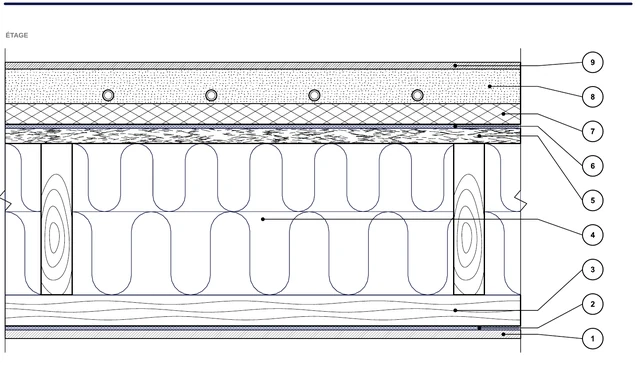

Plancher intermédiaire en bois
Floor Pro sous la chape, Wolle entre les solives, chauffage par le sol
ISO-PLA-02

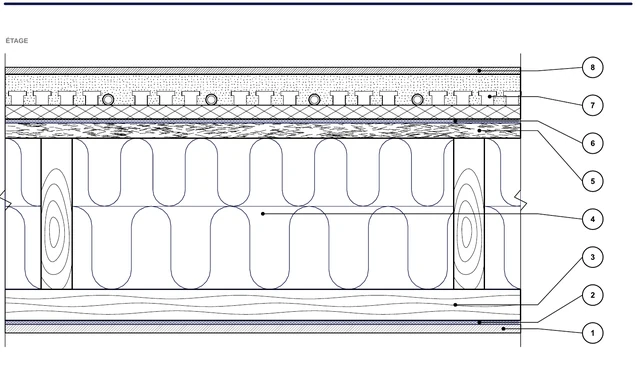

Plancher intermédiaire en bois — système à panneaux à plots
Panneau EPS à plots à la place de la chape autonivelante — Floor Pro en dessous, Wolle entre les solives
ISO-PLA-03

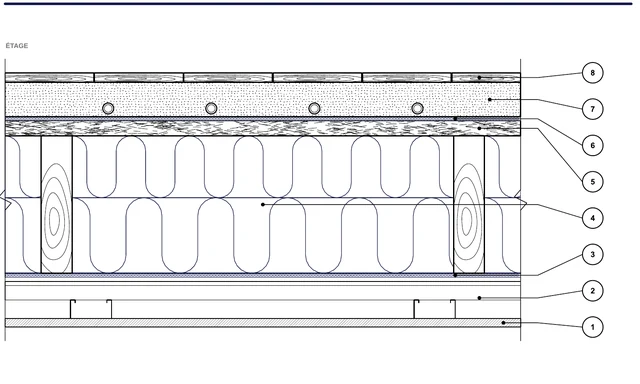

Plancher intermédiaire en bois — variante avec Wolle
Isoflect Wolle à la place de la fibre de bois, Floor Pro sous le revêtement de sol
ISO-PLA-04

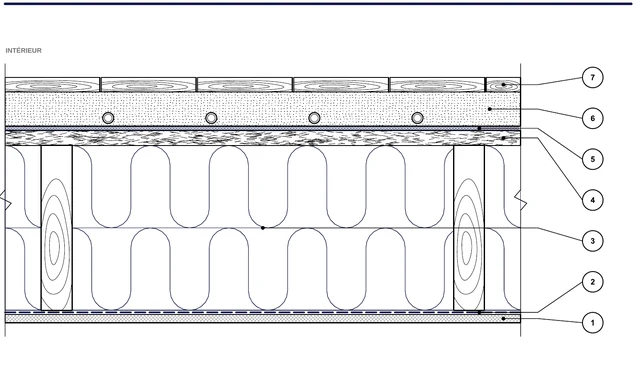

Plancher sur vide sanitaire
Fondation surélevée — Floor Pro au-dessus, Roof Pro sur la face froide
ISO-PLA-05

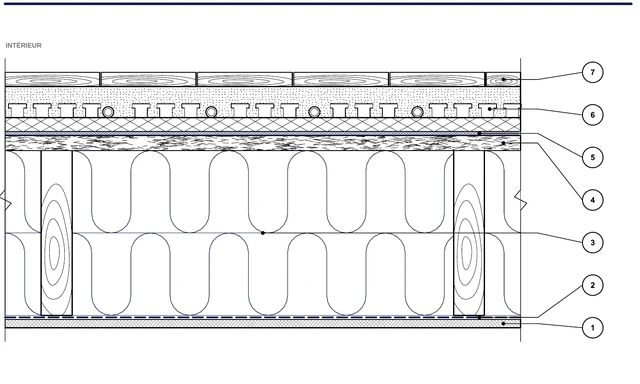

Plancher sur vide sanitaire — système à panneaux à plots
Fondation surélevée — panneau à plots à la place de la chape
ISO-PLA-06

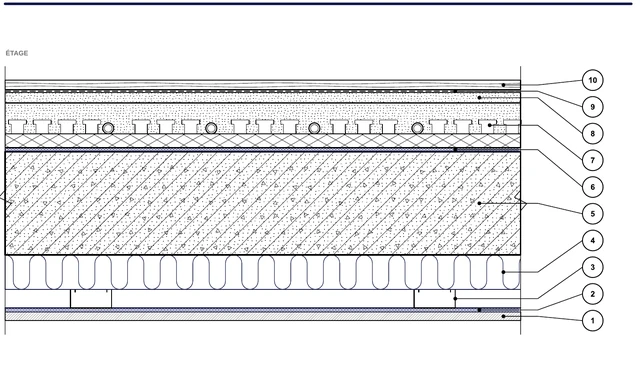

Plancher en béton entre étages
Plafond Multistrat + Wolle sous la dalle, Floor Pro et chauffage par le sol au-dessus
ISO-PLA-07

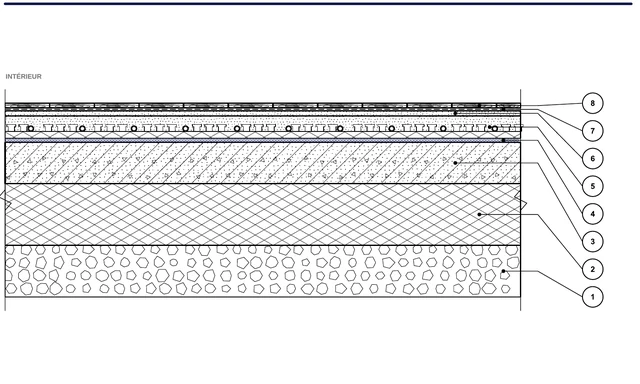

Sol du rez-de-chaussée sur dalle en béton
Floor Pro sur la dalle en béton, chauffage par le sol sur panneaux à plots, parquet
Toitures-terrasses · 2
ISO-TER-01

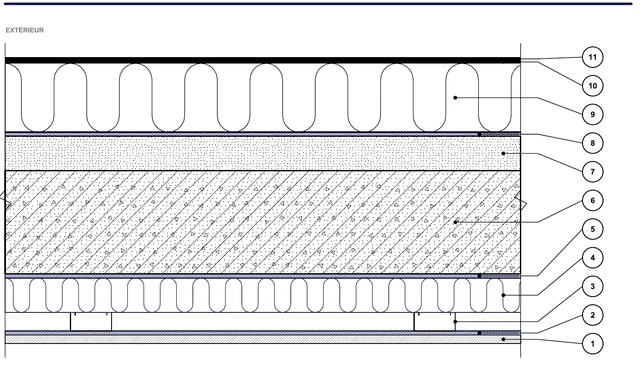

Toiture-terrasse non accessible sur dalle en béton
Plafond Isoflect sous la dalle, Multistrat et laine de roche par-dessus, étanchéité bitumineuse
ISO-TER-02

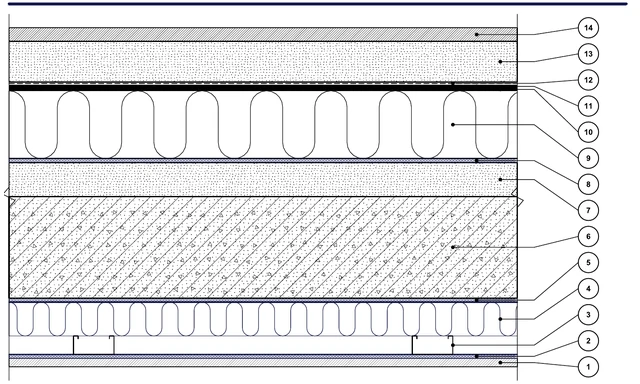

Toiture-terrasse accessible sur dalle en béton
Plafond Isoflect sous la dalle, Multistrat et laine de roche par-dessus, étanchéité et dalles
Bibliothèque BIM des produits
Objets IFC pour Reflectiva Gold, Silver, Bronze, Multistrat, Roof Pro, Roof Optim et Wolle P800, P1500, P2100 : couche de matériau, épaisseur et données déclarées dans la fiche technique.
Fiches techniques
- Reflectiva GoldPDF
- Reflectiva SilverPDF
- Reflectiva BronzePDF
- Reflectiva MultistratPDF
- Roof ProPDF
- Roof OptimPDF
- Wolle P800PDF
- Wolle P1500PDF
- Wolle P2100PDF
- Power TapePDF
La révision en vigueur est indiquée sur chaque fiche.
