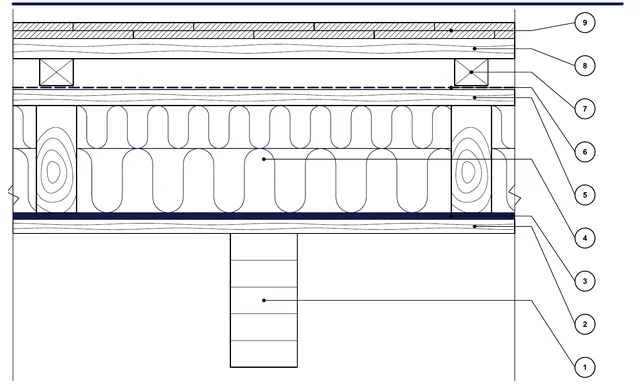

ISO-ACO-01
Dak met zichtbare sporen
De membranen lopen over de sporen — het hout blijft in de ruimte zichtbaar
Home · Documentatie · Voor ontwerpers
Voor ontwerpers
CAD-details, BIM-objecten en technische fiches van Isoflect, klaar om in het ontwerp op te nemen.
De tekening van elk detail opent rechtstreeks, zonder registratie.
DXF + BIM
De DXF-tekening (AutoCAD, ArchiCAD, BricsCAD) en de opbouw in IFC-formaat (Revit, ArchiCAD, Allplan), na een kort formulier, eenmaal per bezoek.
Gebruik
De tekeningen en modellen zijn eigendom van Isoflect Insulation en worden uitsluitend gebruikt in projecten waarin Isoflect-producten worden gemonteerd.
Daken · 5

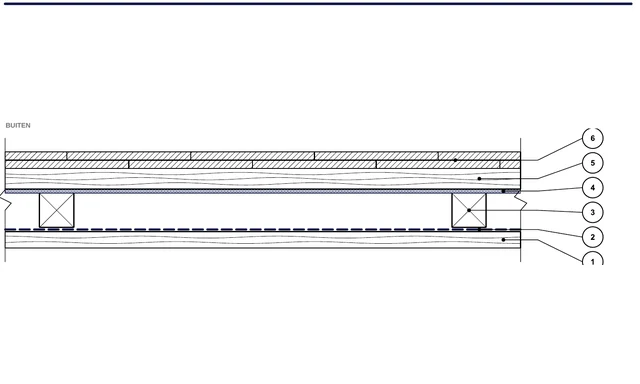

ISO-ACO-02
Dak — onder de dakbedekking
Reflectiva Bronze/Silver tussen tengellat en panlat — montage van onder naar boven, minimaal 50 cm vrij bij de dakvoet en bij de nok

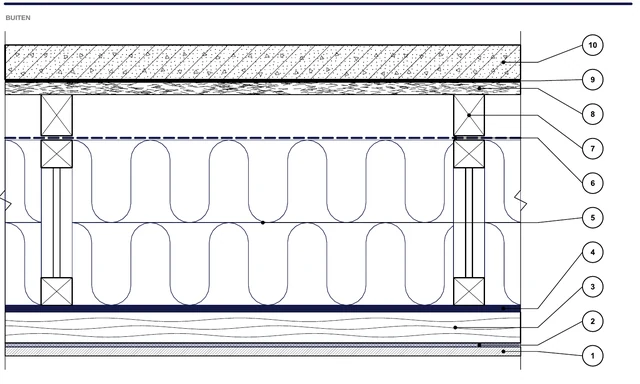

ISO-ACO-03
Plat dak op houtconstructie
Multistrat en Gold aan weerszijden van de regel voor de installatiezone, EPDM aan de buitenzijde

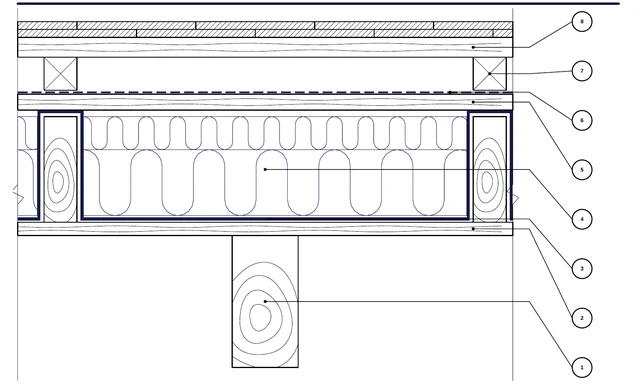

ISO-ACO-04
Bewoonbare zolder met zichtbare sporen — Gold in vakken
Variant A · de sporen boven de schrootjes zijn reeds gemonteerd · Reflectiva Gold in vakken of Reflectiva Multistrat in twee lagen · Isoflect Wolle 15 cm

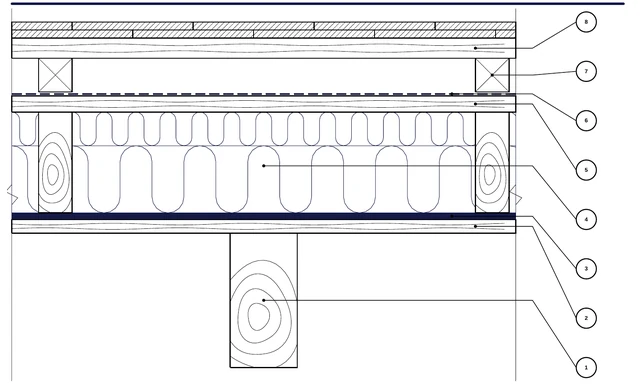

ISO-ACO-05
Bewoonbare zolder met zichtbare sporen — Gold gespannen op de schrootjes
Variant B · de sporen boven de schrootjes zijn nog niet gemonteerd · Reflectiva Gold gespannen op de schrootjes, onder de sporen · Isoflect Wolle 15 cm
Bewoonbare zolders – System 10 · 3

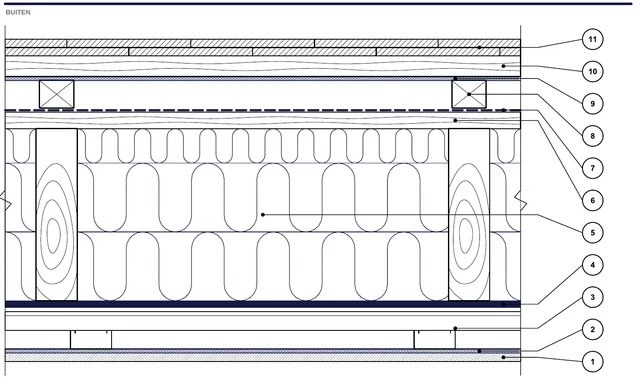

ISO-MAN-A25
Bewoonbare zolder op sporen — System 10 Basic
Variant A · Multistrat, Gold en Wolle aan de binnenzijde · optioneel: Roof Pro of Roof Optim op het dakbeschot, Bronze of Silver tussen tengellat en panlat · sporen 25 cm

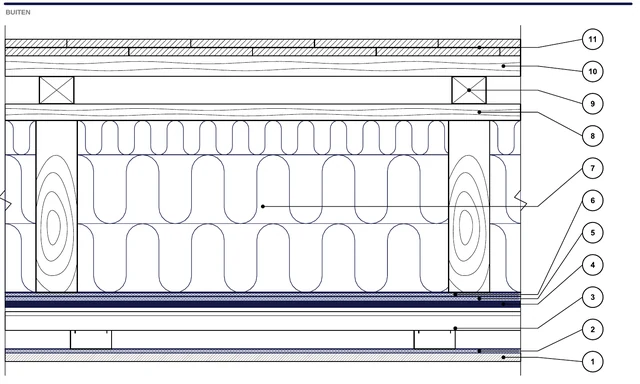

ISO-MAN-B25
Bewoonbare zolder op sporen — System 10 Medium
Variant B · Gold + 2 × Multistrat onder de sporen, Multistrat bij de gipsplaat · sporen 25 cm

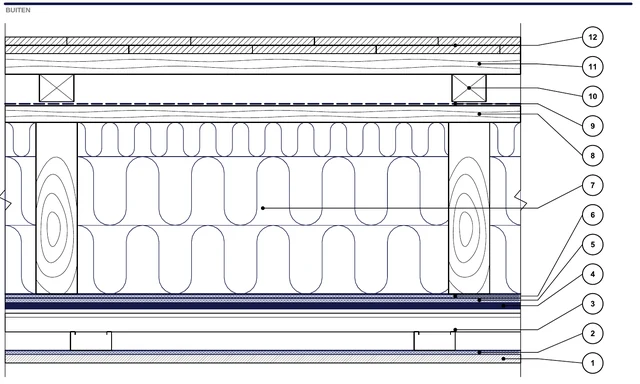

ISO-MAN-C25
Bewoonbare zolder op sporen — System 10 Premium
Variant C · zoals Medium, plus Roof Pro of Roof Optim over het dakbeschot · sporen 25 cm
Wanden · 6

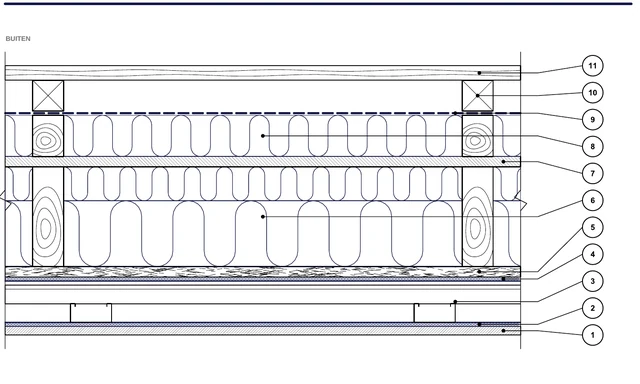

ISO-PER-01
Buitenwand — geventileerde gevel
System 10 verticaal — geventileerde gevel met houten bekleding · horizontale doorsnede

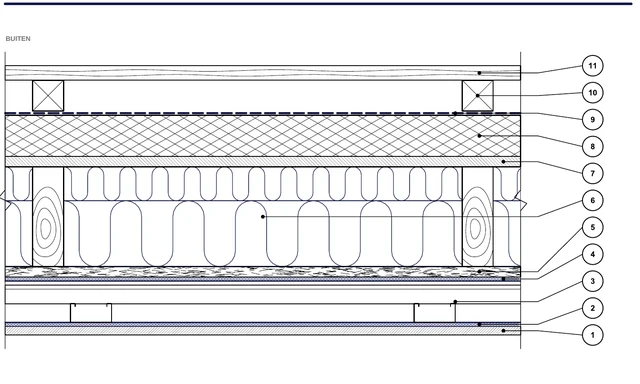

ISO-PER-02
Buitenwand — geventileerde gevel, plintzone
XPS-strook aan de voet, min. 30–50 cm boven het maaiveld · horizontale doorsnede door de plint

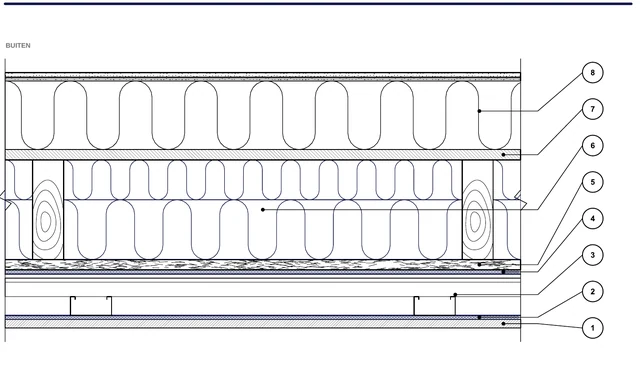

ISO-PER-03
Buitenwand — pleisterwerk
Het buitengevelisolatiesysteem blijft ongewijzigd; Isoflect komt aan de binnenzijde · horizontale doorsnede

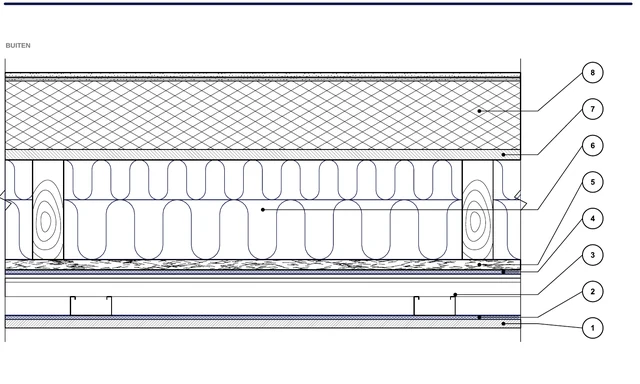

ISO-PER-04
Buitenwand — pleisterwerk, plintzone
XPS-strook aan de voet, min. 30–50 cm boven het maaiveld · horizontale doorsnede door de plint

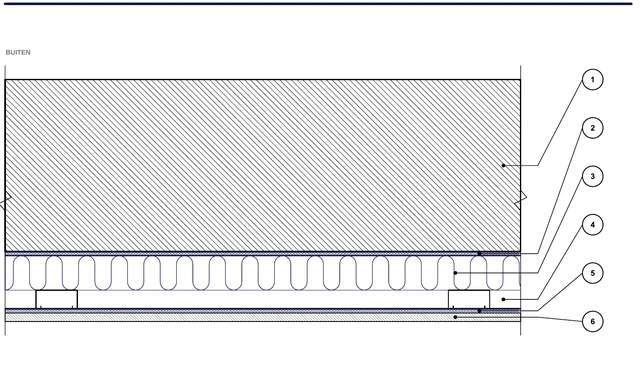

ISO-PER-05
Wand RenoFit — binnenisolatie
Op een bestaande bakstenen wand — Multistrat, Wolle P800, Multistrat · horizontale doorsnede

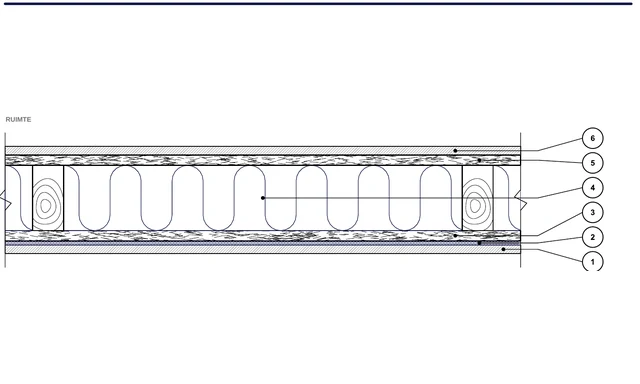

ISO-PER-06
Binnenwand op houtconstructie
Reflectiva Multistrat aan één zijde, Wolle tussen de stijlen · horizontale doorsnede
Onverwarmde zolders · 5

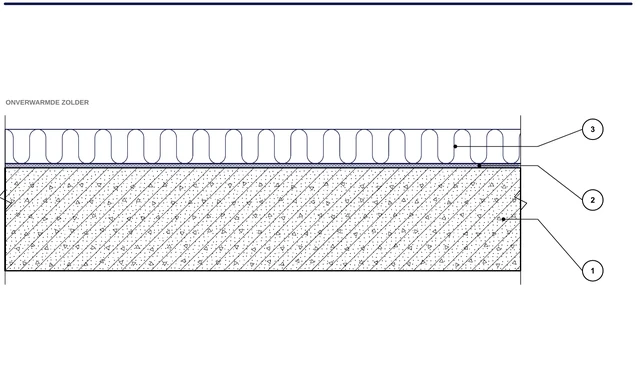

ISO-POD-01
Zoldervloer op betonvloer
Multistrat op de betonvloer, Isoflect Wolle P800 erboven

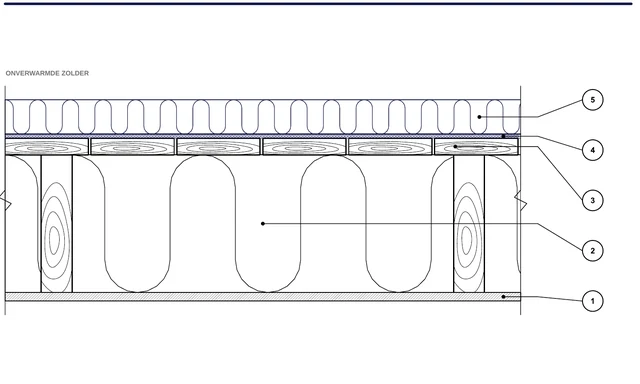

ISO-POD-02
Zoldervloer op houten balken
Wolisolatie tussen de balken, beschot, Multistrat met het aluminium naar boven en Wolle erboven

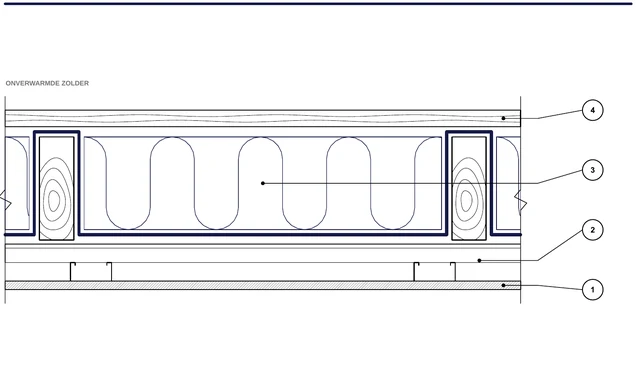

ISO-POD-03
Zoldervloer met vakken van Gold
Gold volgt de contour van de balken, Wolle vult de vakken, het beschot wordt de vloer van de zolder

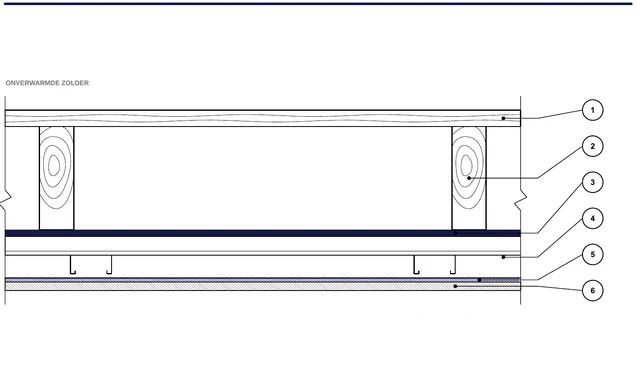

ISO-POD-04
Reflecterend pakket onder de zoldervloer
Gipsplaat, Multistrat, dubbele CD-structuur en Gold onder de balken, zonder isolatie tussen de balken

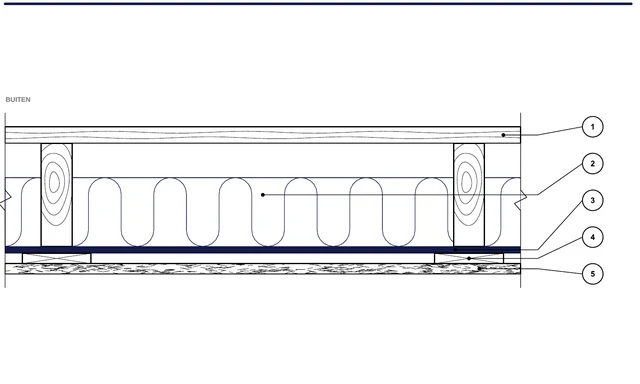

ISO-POD-05
Dakconstructie van de onverwarmde zolder — binnenisolatie
Wolle tussen de sporen, Reflectiva Gold, afstandhouder van plank en OSB naar binnen
Verdiepingsvloeren en vloeren · 7

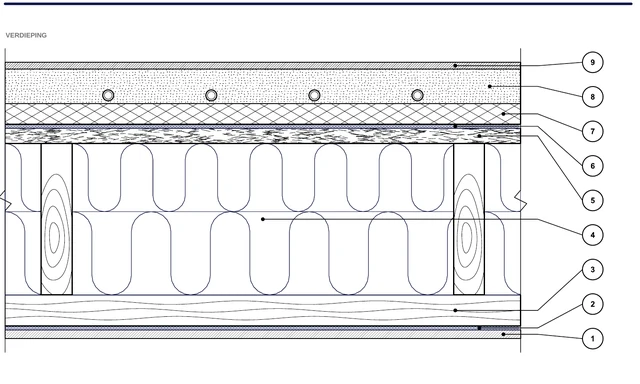

ISO-PLA-01
Houten verdiepingsvloer
Floor Pro onder de dekvloer, Wolle tussen de balken, vloerverwarming

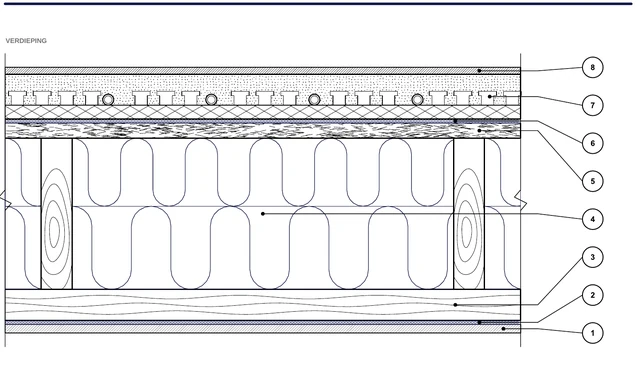

ISO-PLA-02
Houten verdiepingsvloer — systeem met noppenplaten
EPS-noppenplaat in plaats van de zelfnivellerende dekvloer — Floor Pro eronder, Wolle tussen de balken

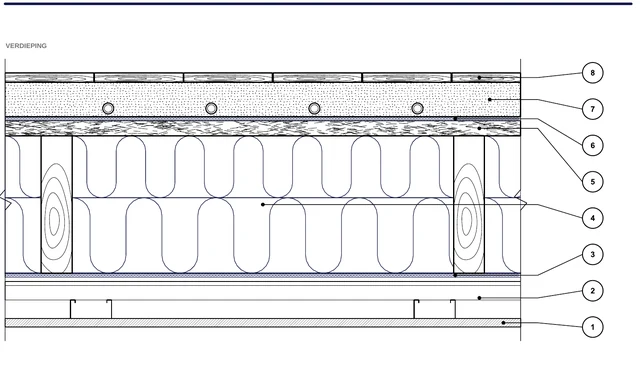

ISO-PLA-03
Houten verdiepingsvloer — variant met Wolle
Isoflect Wolle in plaats van houtvezel, Floor Pro onder de vloerafwerking

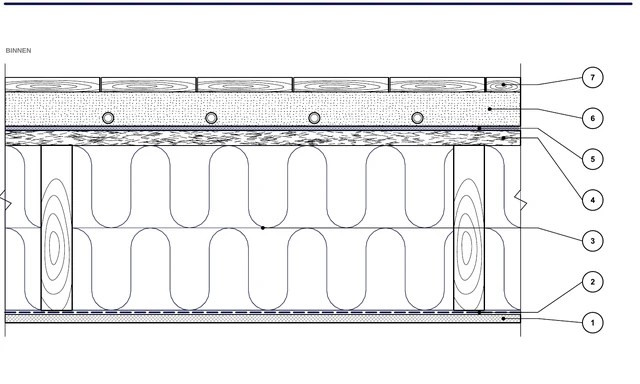

ISO-PLA-04
Vloer boven kruipruimte
Zwevende fundering — Floor Pro erboven, Roof Pro aan de koude zijde

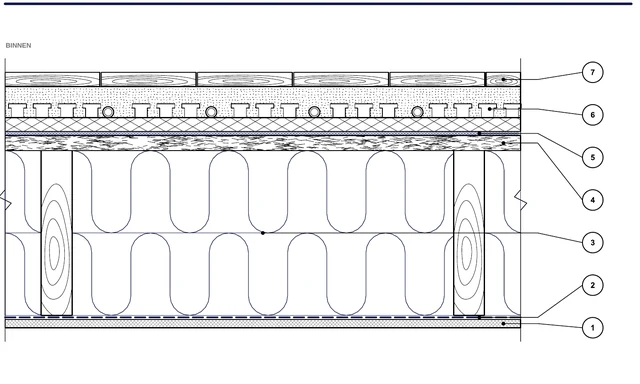

ISO-PLA-05
Vloer boven kruipruimte — systeem met noppenplaten
Zwevende fundering — noppenplaat in plaats van de dekvloer

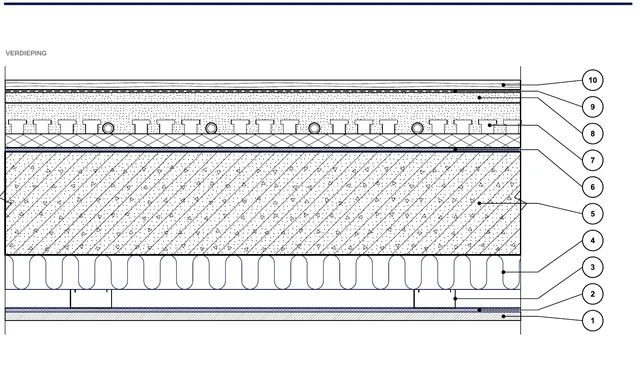

ISO-PLA-06
Betonnen verdiepingsvloer tussen bouwlagen
Plafond Multistrat + Wolle onder de vloerplaat, Floor Pro en vloerverwarming erboven

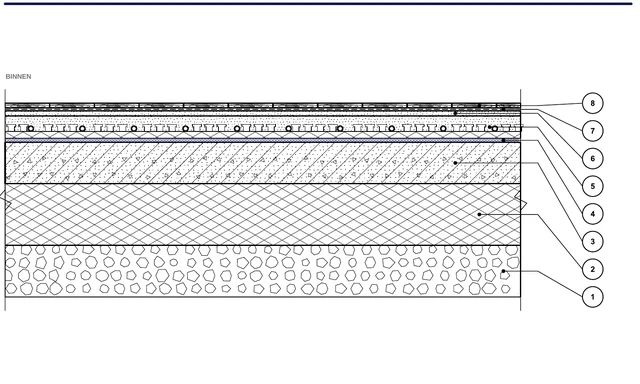

ISO-PLA-07
Vloer begane grond op betonvloer
Floor Pro op de betonvloer, vloerverwarming op noppenplaten, parket

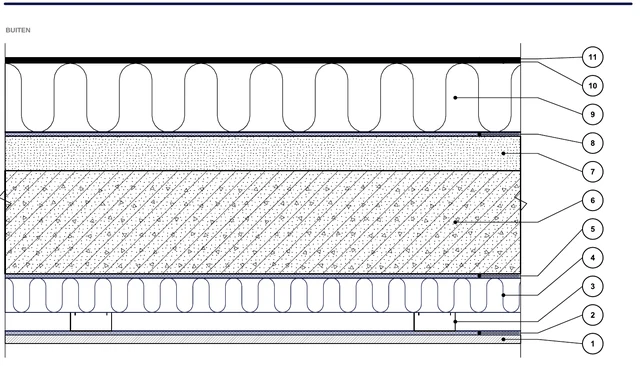

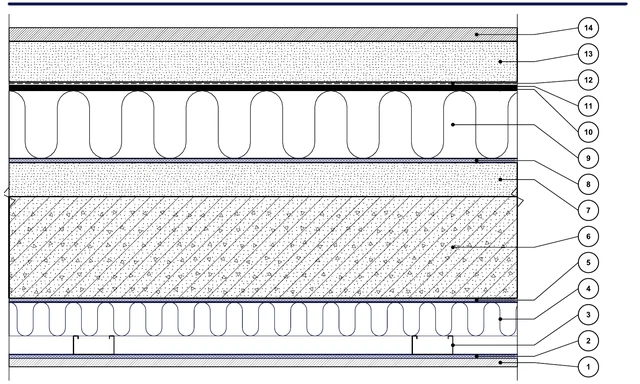

Platte daken · 2
BIM-bibliotheek van de producten
IFC-objecten voor Reflectiva Gold, Silver, Bronze, Multistrat, Roof Pro, Roof Optim en Wolle P800, P1500, P2100: materiaallaag, dikte en de in de technische fiche gedeclareerde gegevens.
Technische fiches
- Reflectiva GoldPDF
- Reflectiva SilverPDF
- Reflectiva BronzePDF
- Reflectiva MultistratPDF
- Roof ProPDF
- Roof OptimPDF
- Wolle P800PDF
- Wolle P1500PDF
- Wolle P2100PDF
- Power TapePDF
De geldende revisie staat op elke fiche vermeld.
